夾具資訊
夾具編號
FRAF000800
使用區域
現地
夾具類型
反力系統
外觀尺寸
6920*3760*8400(mm)
材料性質
A572
所屬組別
橋樑組
製作日期
2010-10
保管人員
王柄雄
說明書
補充說明
本夾具曾用於牛鬥橋現地橋梁側推試驗之反力補強構架。
夾具照片
圖1.底梁段照片

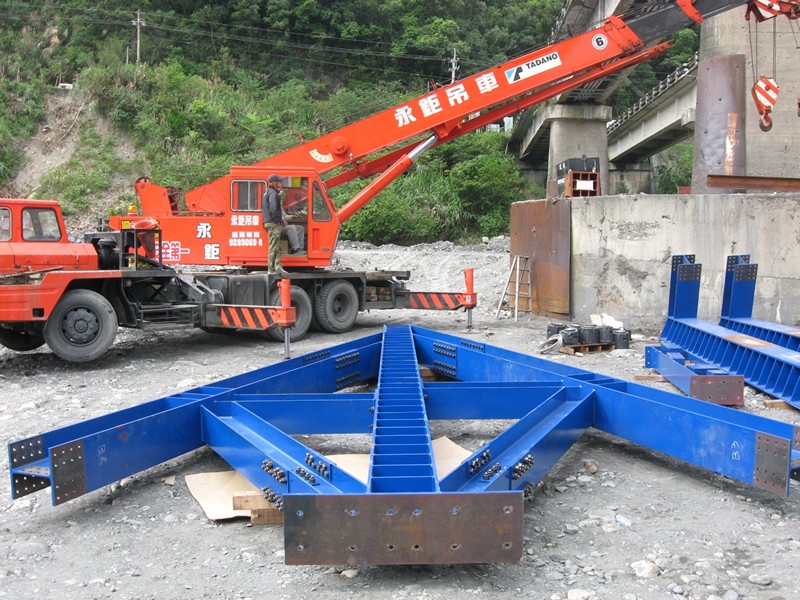

圖2.人字段照片
圖3.接合板

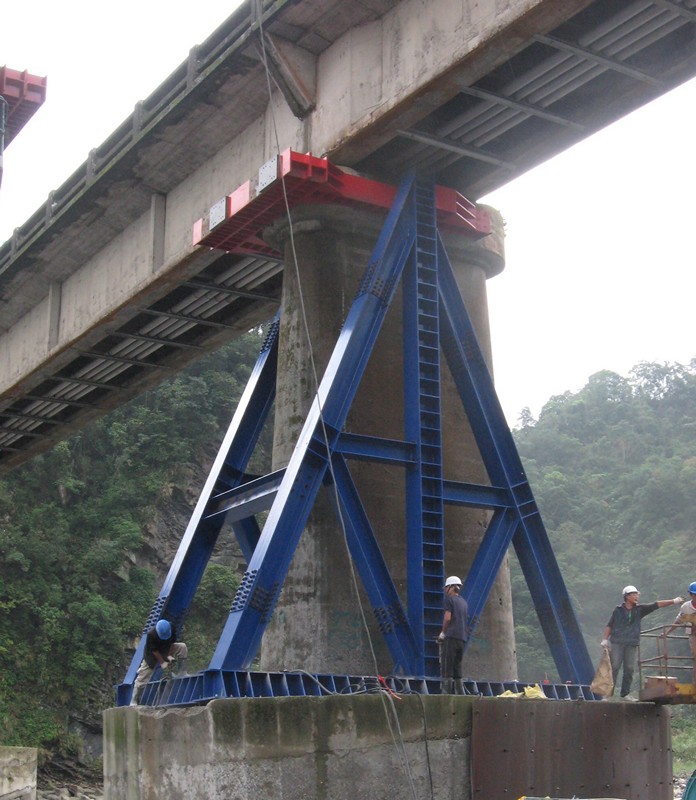

圖4.組合照片
設計圖

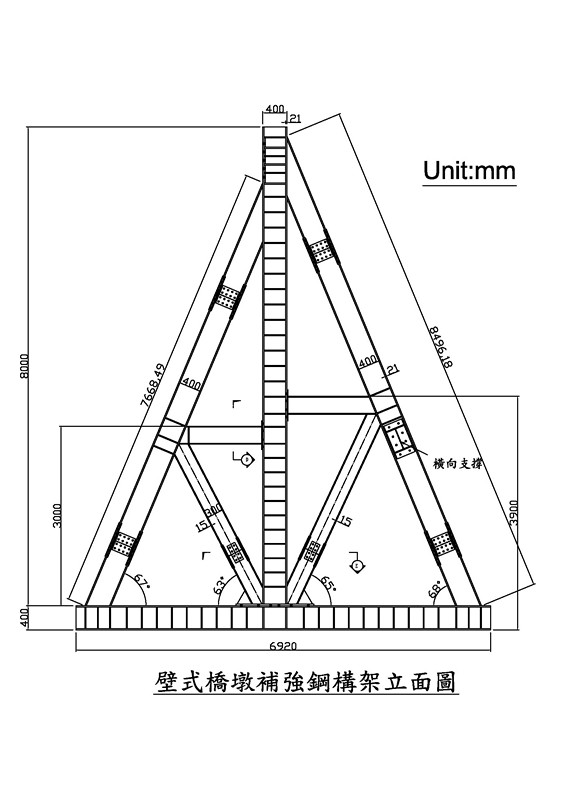

圖1.補強鋼構架立面圖

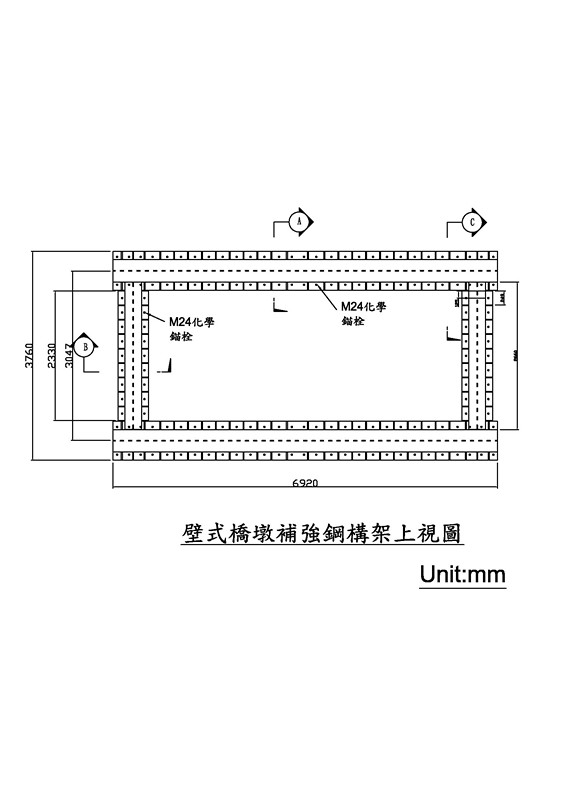

圖2.補強鋼構架上視圖
圖3.細部詳圖ABC

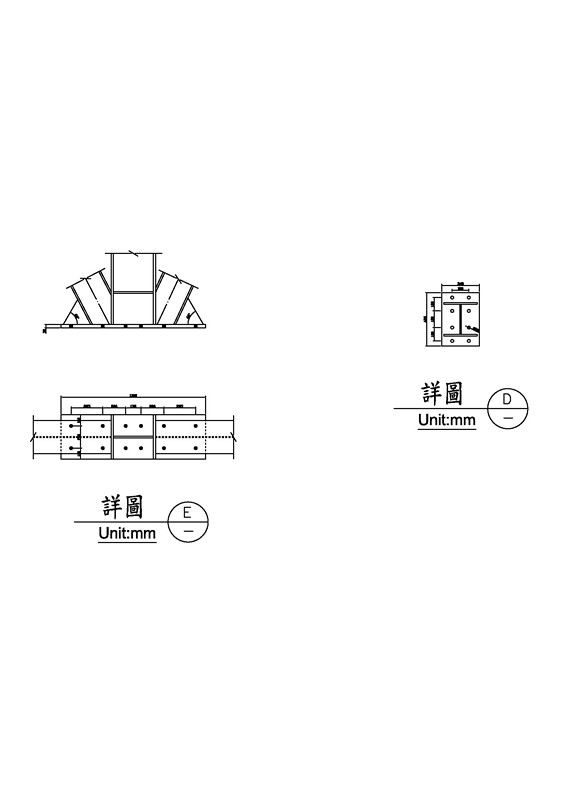

圖4.細部詳圖DE

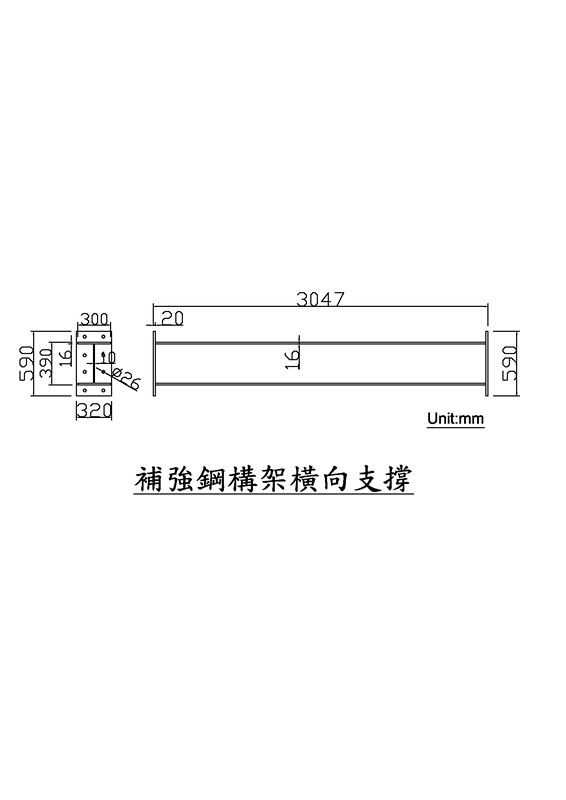

圖5.補強鋼構架橫向支撐詳圖
圖6.H300接合詳圖
圖7.H400接合詳圖
