夾具資訊


夾具編號RBCS002103
使用區域反力牆
夾具類型梁柱接頭試驗系統
外觀尺寸2400*570*2210(mm)
材料性質A36
所屬組別建物組
製作日期2005
保管人員莊勝智
說明書
HyperLink
補充說明
夾具照片

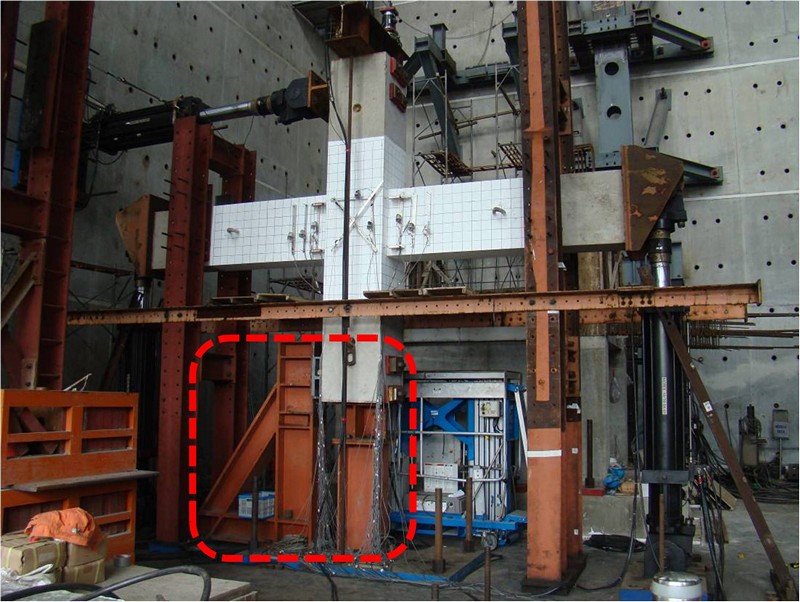

圖1.柱底夾具系統

設計圖

圖1.梁柱接頭試驗系統

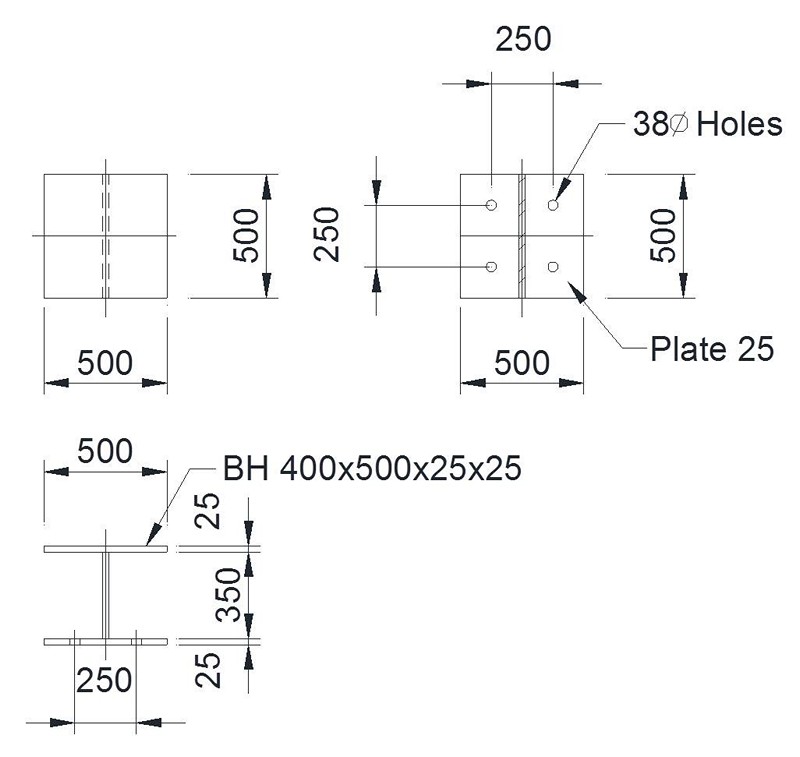

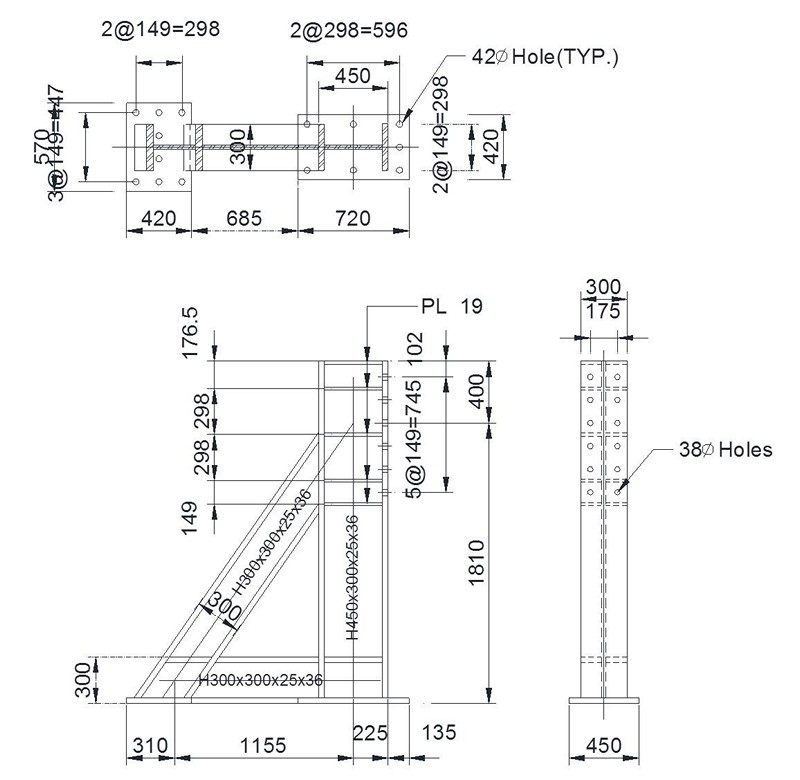

圖2.柱底夾具系統設計圖-1


圖3.柱底夾具系統設計圖-2


圖4.柱底夾具系統設計圖-3


圖5.柱底夾具系統設計圖-4
