夾具資訊
夾具編號
FLTF001000
使用區域
現地
夾具類型
傳力系統
外觀尺寸
2310*3720*550(mm)
材料性質
A572
所屬組別
橋樑組
製作日期
2010-10
保管人員
王柄雄
說明書
補充說明
本夾具曾用於牛鬥橋現地橋梁側推試驗之傳力構架,用以銜接兩支100ton油壓致動器。
夾具照片
圖1.夾具照片
設計圖

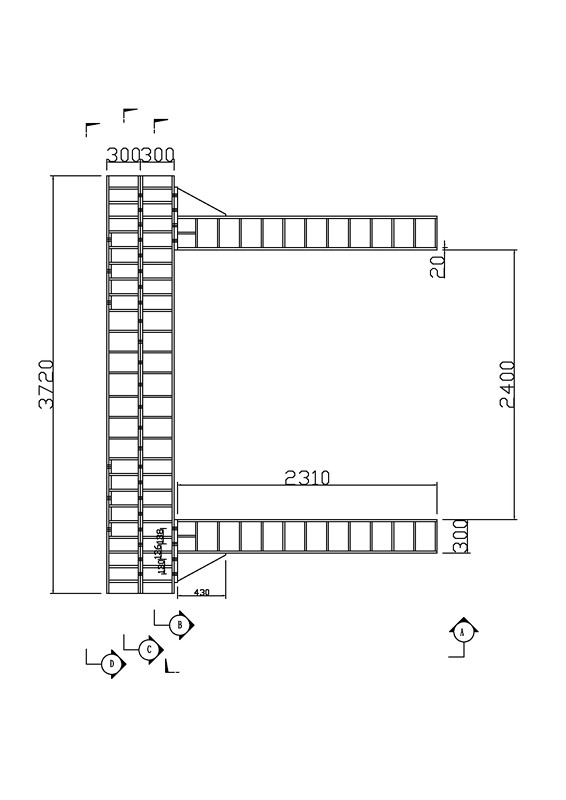

圖1.設計總圖

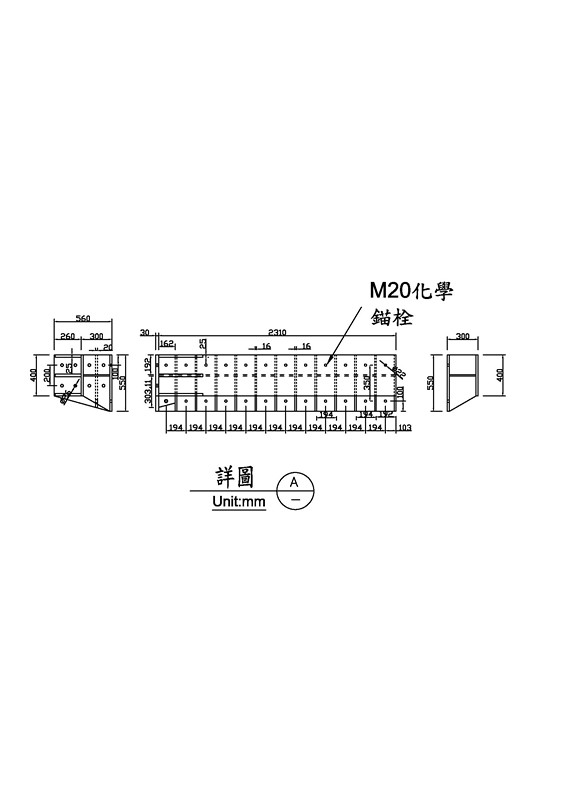

圖2.詳圖A
圖3.詳圖B

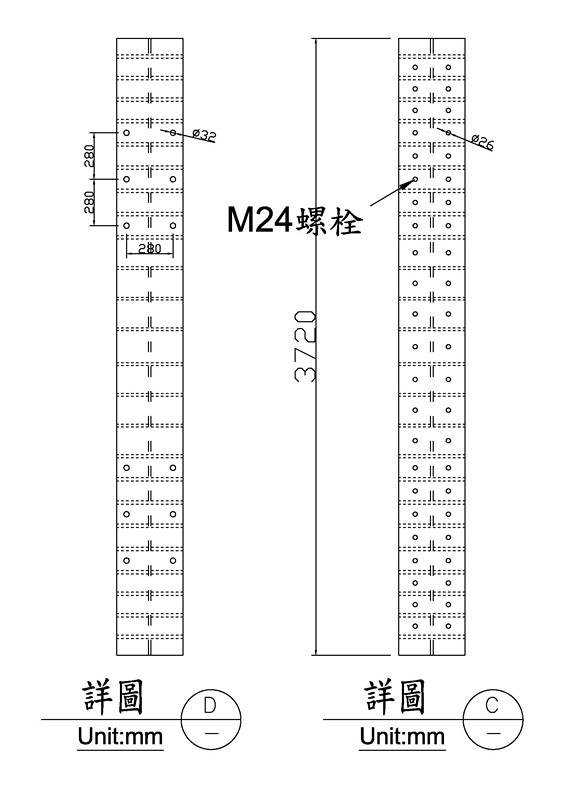

圖4.詳圖CD
